КТП и БКТП

Стремительные темпы развития в сфере строительства требуют новых и более современных решений в области энергообеспечения объекта. Основной задачей компании ЭНЕРГОИННОВАЦИИ является обеспечение передовыми высокотехнологичными решениями в сетях 6-20кВ. Учитывая многолетний опыт производства и реализации оборудования для трансформаторных подстанций, компания ЭНЕРГОИННОВАЦИИ освоила выпуск малогабаритных блочных трансформаторных подстанций мощностью от 100 до 2000 кВа на напряжение 6-20/0,4кВ.









БКТП и БКРП, поставляются в полной заводской готовности, включая их комплектацию электрическим оборудованием, согласно требованиям заказчика, что существенно сокращает срок ввода подстанции в эксплуатацию. Все оборудование проходит монтаж и наладку в заводских условиях, после чего подстанция проходит все необходимые, предусмотренные заводом испытания.

Область применения:

Блочные комплектные трансформаторные подстанции (БКТП) предназначены для приема, преобразования, распределения электроэнергии в системах электроснабжения жилищно-коммунальной, общественной, промышленной и индивидуальной застройки, а так же коттеджных поселков.

Электрооборудование:

Гибкий размерный ряд позволяет реализовать любые требования заказчика по использованию электрооборудования, как мировых, так и российских производителей.

БКТП в плотной городской застройке:

Согласно требованиям ФСК, малогабаритные БКТП, реализуемые компанией ЭНЕРГОИННОВАЦИИ, вписываются в архитектурную застройку, полностью соответствуют требованиям современной урбанизации, а так же всем градостроительным требованиям.

Внешняя отделка:

Широкий спектр цветовой гаммы RAL, применяемый для внешней окраски, а так же  возможные варианты отделки, такие как штукатурка и конфигурация крыши, позволяет оформить подстанцию в соответствии со всеми требованиями заказчика.

Индивидуальные решения:

Учитывая возрастающий интерес к нетиповым решениям, компания ЭНЕРГОИННОВАЦИИ ставит основной задачей возможность реализации проектов любой сложности, в соответствии с требованиями заказчика и эксплуатирующих сетей. Собственное конструкторское бюро позволяет разработать любое сложное инженерное решение.

БКТП изготавливаются в строгом соответствии с основными техническими требованиями ПУЭ, стандарта России, ГОСТ 14695-80, ГОСТ-1516.3-96, сертифицированы в системе Госстандарта Российской Федерации и имеют соответствующие маркировки.

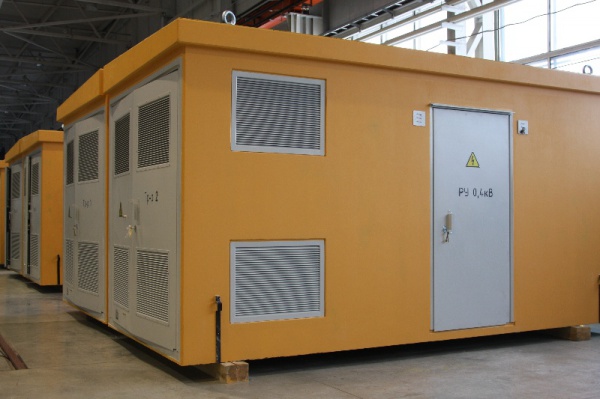

Все элементы блочной трансформаторной подстанции смонтированы в единый электротехнический модуль и подготовлены для подключения к цепи высокого и низкого напряжения.





























Основные технические характеристики:

Наименование параметра Значение
Мощность силового трансформатора, кВа                                                     25, 40, 100, 160, 250, 400, 630, 1000, 1250, 1600, 2000
Номинальное напряжение на стороне ВН, кВ                                   6, 10, 15, 20,
Номинальное напряжение на стороне НН, кВ                                                                             0,4
Номинальный ток сборных шин на стороне ВН, А                                                  630
Номинальный ток сборных шин на стороне НН, А                            1250; 1600; 2500; 3200
Ток термической стойкости сборных шин на стороне ВН, кА/1с                      16; 20
Ток термической стойкости сборных шин на стороне НН, кА/1с    6,3; 10; 25; 30; 40
Группа соединений трансформатора                                                    D/Yo; Y/Yo; Y/Z

Климатическое исполнение по ГОСТу 1515-69

У1 (При температуре окружающей среды

ниже -25С° БКТП исполняются в северном исполнении)

Сейсмичность района сооружения, баллов по шкале МСК-64       до 9
Высота над уровнем моря, м                                                          1000
Степень защиты по ГОСТу 14254 IP00

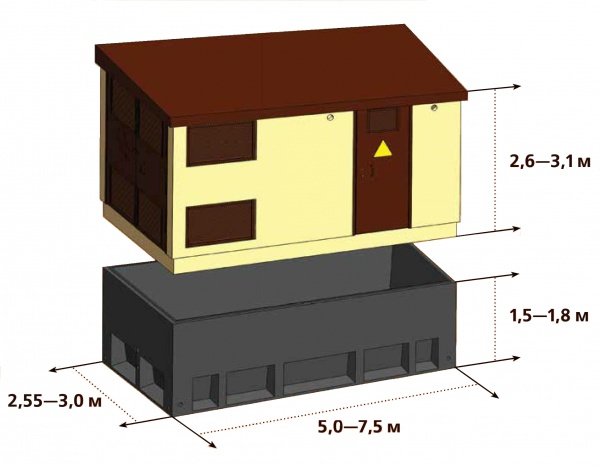

Основные конструктивные и габаритные характеристики приведены ниже.

Стыковка модулей 2БКТП возможна как по ширине, так и по длине блока.

Стандартной компановкой в условиях мегаполиса, является паралельная стыковка, по длине.

Толщина ограждающей конструкции от 70 до 120 мм.

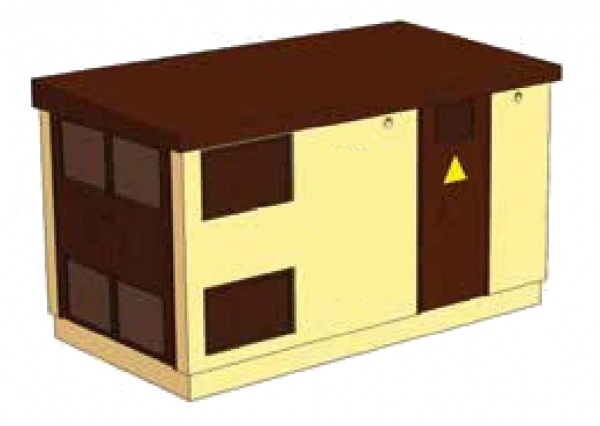

БЛОК, при ширине 2500 мм

Высота, мм   2500      2500     2500   2500   2500     2500
Длина, мм       5000     5500   6000   6500     7000   7500
Вес, Т           12,9   13,9   14,7     15,7   16,7   17,7
Высота, мм   2870      2870     2870   2870   2870     2870
Длина, мм       5000     5500   6000   6500     7000   7500
Вес, Т           13,5   14,8   15,6     16,7   17,8   18,8
Высота, мм   3070      3070     3070   3070   3070     3070
Длина, мм       5000     5500   6000   6500     7000   7500
Вес, Т           14,3   15,4   16,3     17,4   18,5   19,6



БЛОК, при ширине 3000 мм

Высота, мм   2570      2570     2570   2570   2570
Длина, мм       5000     5500   6000   6500     7000
Вес, Т             14   15,3   16,6       18   19,3
Высота, мм   2870      2870     2870   2870
Длина, мм       5000     5500   6000   6500
Вес, Т           14,9   16,3   17,6     18,5
Высота, мм   3070      3070     3070   3070
Длина, мм       5000     5500   6000   6500
Вес, Т           15,5   16,9   18,3     19,7

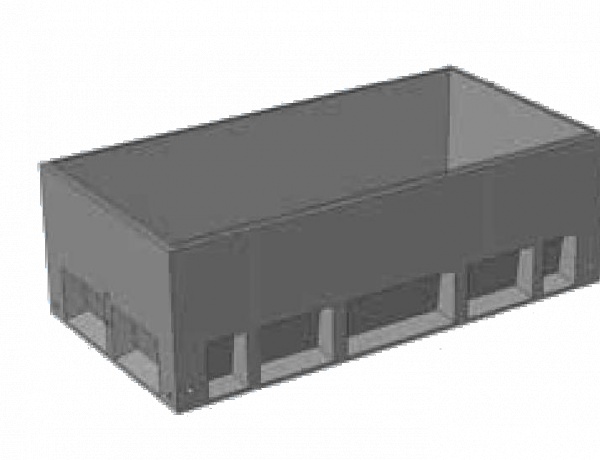

ПРИЯМОК (Подземная часть ТП)



Объемный приямок - подземная часть представляет собой монолитную железобетонную конструкцию с маслоприемником, установленным под трансформаторным отсеком.

Подземная часть изготавливается высотой 1520 и 1820 мм и служит фундаментом для незамерзающего основания, для защиты от внешнего воздействия окружающей среды приямок покрывается с наружной стороны слоем гидроизоляции.











Приямок, при ширине 2500 мм

Высота, мм   1520      1520     1520   1520   1520     1520
Длина, мм       5000     5500   6000     6500     7000   7500
Вес, Т            6,4      7    7,4     7,9    8,4    8,9
Высота, мм   1820      1820     1820   1820   1820     1820
Длина, мм       5000     5500   6000     6500     7000   7500
Вес, Т            7,2    7,9    8,4      8,9    9,5    10



Приямок, при ширине 3000 мм

Высота, мм   1520      1520     1520   1520   1520
Длина, мм       5000     5500   6000     6500     7000
Вес, Т            7,1    7,7    8,2     8,8    9,3
Высота, мм   1820      1820     1820     1820   1820
Длина, мм       5000     5500   6000   6500     7000
Вес, Т             8    8,6    9,2      9,8   10,4





Для расчета стоимости БКТП обращайтесь по телефону (495) 233-02-88
